研究背景
岩石与矿物是地球深部过程、成矿作用与环境演化的直接物质记录，其元素组成及空间分布特征承载着关键成因信息。传统原位微区元素分析在单点高精度定量方面具有不可替代的优势，但面对日益复杂的科学问题——从矿物微区记录的精细解读，到区域成矿规律的总结提炼——却难以高效构建元素在二维空间上的连续分布图景，往往需要在分析效率与空间分辨率之间做出取舍。因此，学界越来越需要一种能够兼顾空间分辨率、分析通量与多元素同步获取的成像工具，将离散的点位数据转化为连续的空间图像，让元素分布真正“可见”。

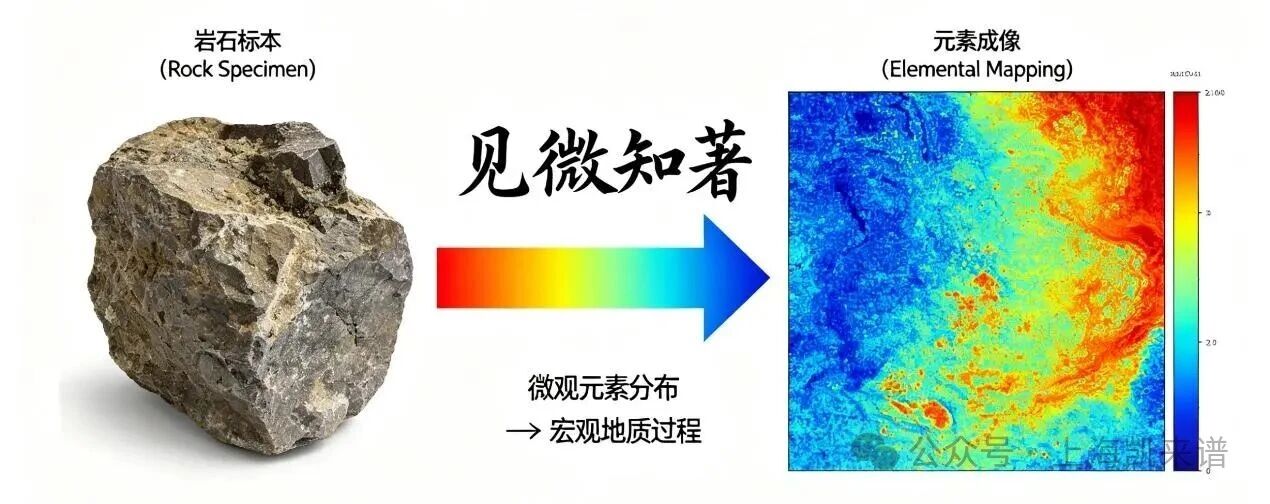

元素成像技术（Elemental Mapping）的引入，正在改变这一研究范式。该技术能够在不损失空间分辨率的前提下，同步获取多元素在样品表面上的连续分布信息，将分析维度从“点”扩展至“面”，使研究者得以直观识别元素的富集中心、迁移路径及共生组合关系，为岩石成因判别、成矿流体示踪及沉积环境重建等关键问题提供更为完整的证据链条。

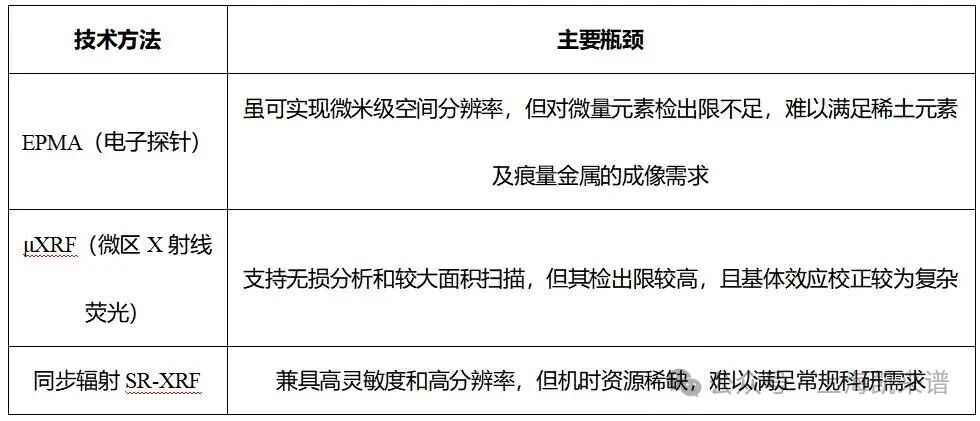

传统元素成像分析的瓶颈：
元素成像技术旨在获取元素在样品表面二维空间内的连续分布信息，其分析范式与单点定量分析存在本质区别。各类主流技术在应用中各有局限：
上海凯来谱技术优势

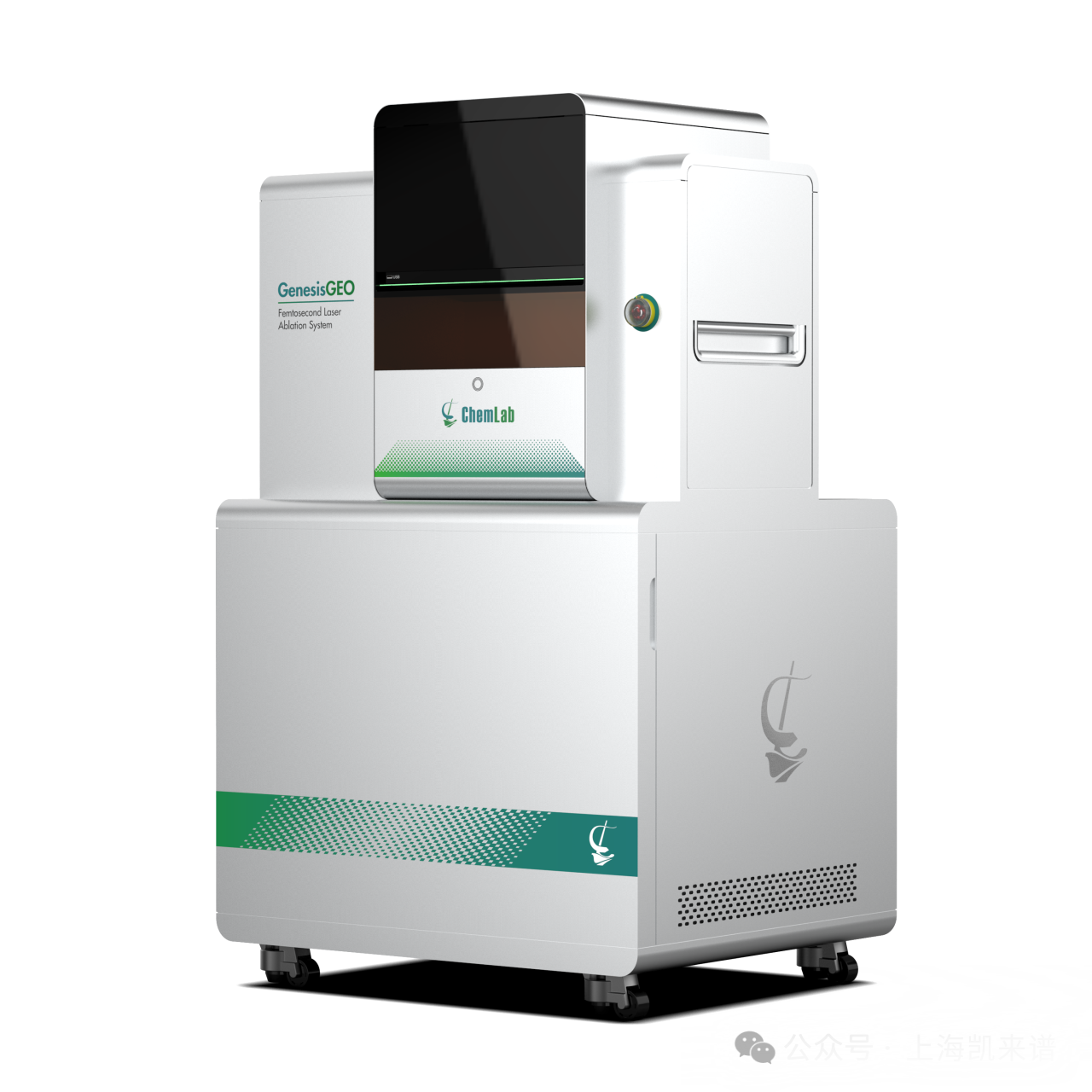

上海凯来谱技术团队依托于上海凯来仪器有限公司全自研生产制造的GenesisGEO点阵飞秒激光剥蚀（fsLA）系统，为地质样品元素成像提供了高保真解决方案。
1.平底坑剥蚀——信号稳定，定量准确；
2.高能量密度——突破透明矿物（如石英、萤石）的剥蚀瓶颈，显著提升其信号强度和稳定性；
3.低热效应——基于飞秒激光“冷剥蚀”机制，热影响区极小，从根本上抑制了黄铁矿、闪锌矿、毒砂等易挥发矿物的热熔融和元素分馏；
4.超高空间分辨率——最小成像分辨可达 500 nm，满足矿物微环带、晶界、显微裂隙精细解析需求。
基于GenesisGEO的上述优势，联用ICP MS/TOF MS可对各类矿物实现稳定、可控剥蚀，在微米至亚微米尺度上获得元素分布的高保真成像，同步采集多元素的分布信号，结合多外标或归一化法进行多元素定量及半定量分析，清晰还原元素在矿物环带、晶界等微区结构中的赋存状态与空间分布规律，已成为地质样品成像分析的前沿技术手段。
客户案例（Ore Geology Reviews）

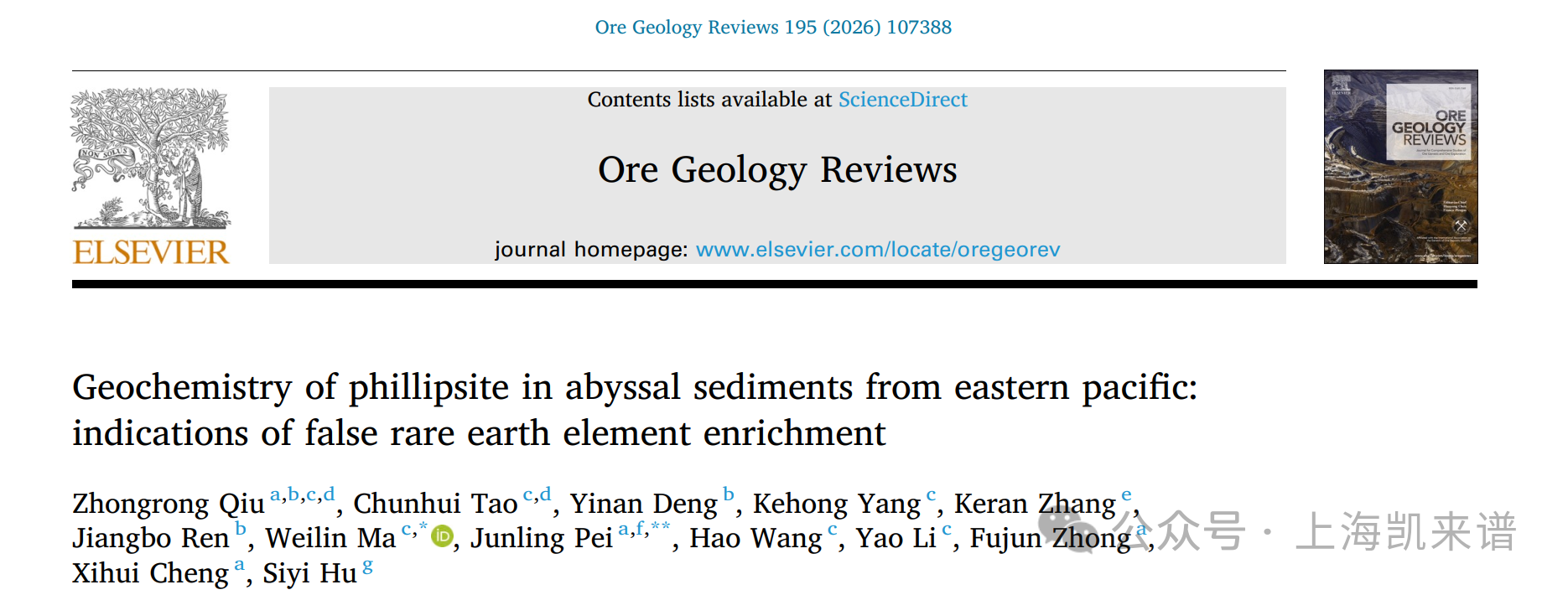

近日，上海凯来谱利用GenesisGEO点阵飞秒激光剥蚀系统，为中山大学等研究团队提供了关键的 2 μm超高空间分辨率元素面扫描成像技术支持。相关研究成果已发表于国际地学知名期刊 《Ore Geology Reviews》（Qiu et al., 2026）。
（1）东太平洋深海沉积物中的钙十字沸石单颗粒成像

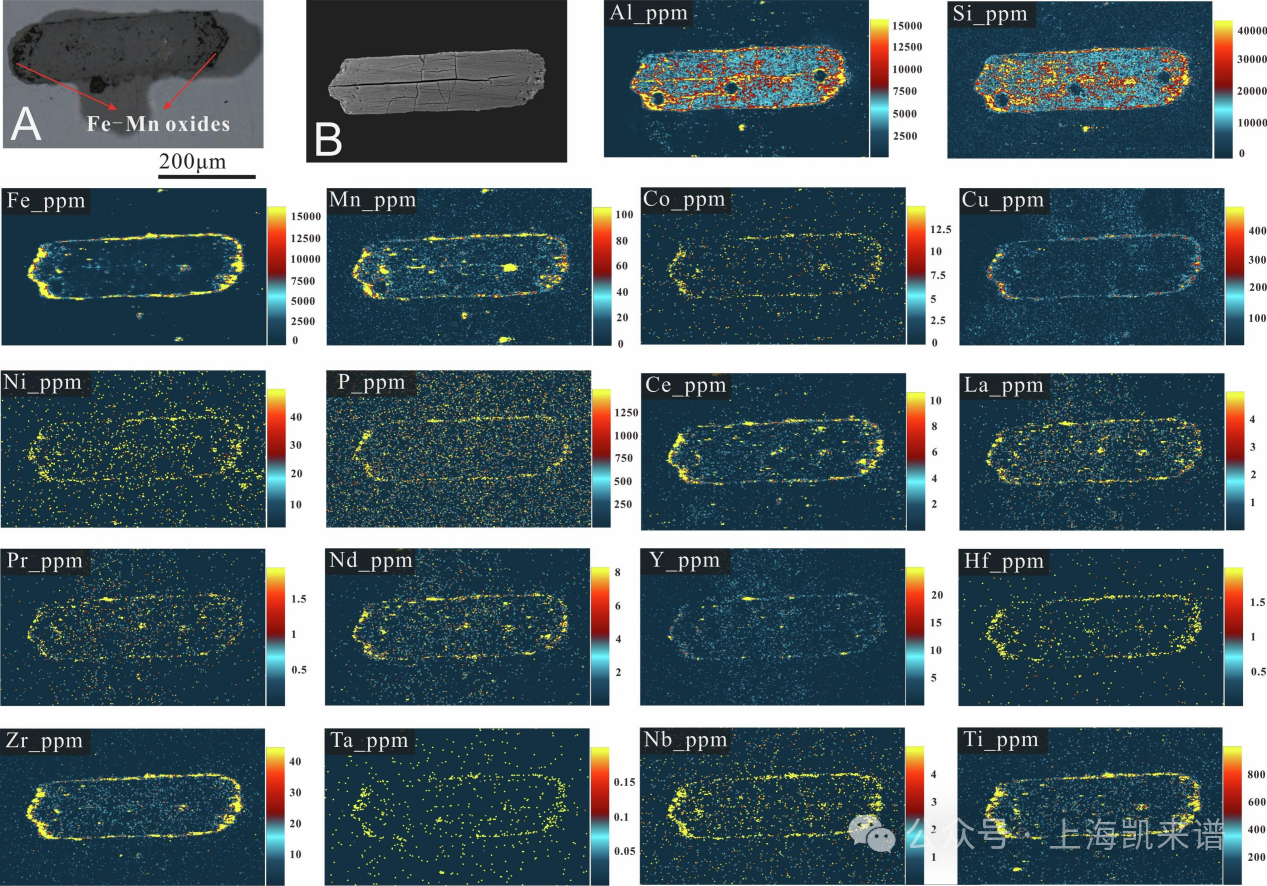

图1 fsLA-ICP-MS钙十字沸石元素面扫图 (A)反射光显微图; (B) BSE图
成像结果表明，稀土元素并非富集于钙十字沸石晶格内部，而是与颗粒边缘及微裂隙中的铁锰氧化物膜在空间上完全耦合。这一空间分布特征直接证实，所谓的“稀土富集”实质上是铁氧化物吸附混入的结果，而非钙十字沸石自身的矿物属性。该发现从根本上修正了“钙十字沸石是深海稀土重要载体”的传统认识，为揭示稀土元素的“假富集”机制提供了最直观的矿物学证据。
实验案例
GenesisGEO点阵飞秒激光剥蚀系统同时也在多种岩石与矿物样品（如蛋白石、萤石、锆石、钾长石等）的元素成像分析中展现了卓越性能，以下为典型应用案例：
（1）蛋白石——环带结构中的微量元素阶段性变化
图2 蛋白石：以10×10 μm空间分辨率，对7070 μm×7310 μm区域进行fsLA-ICP-TOFMS成像分析，清晰呈现了Si、Y、Er、U等元素在蛋白石中的空间分布特征，各元素富集区域与蛋白石内部结构环带高度对应，反映了蛋白石生长过程中微量元素分配行为的阶段性变化。
（2） 萤石——成矿流体演化的微量元素示踪

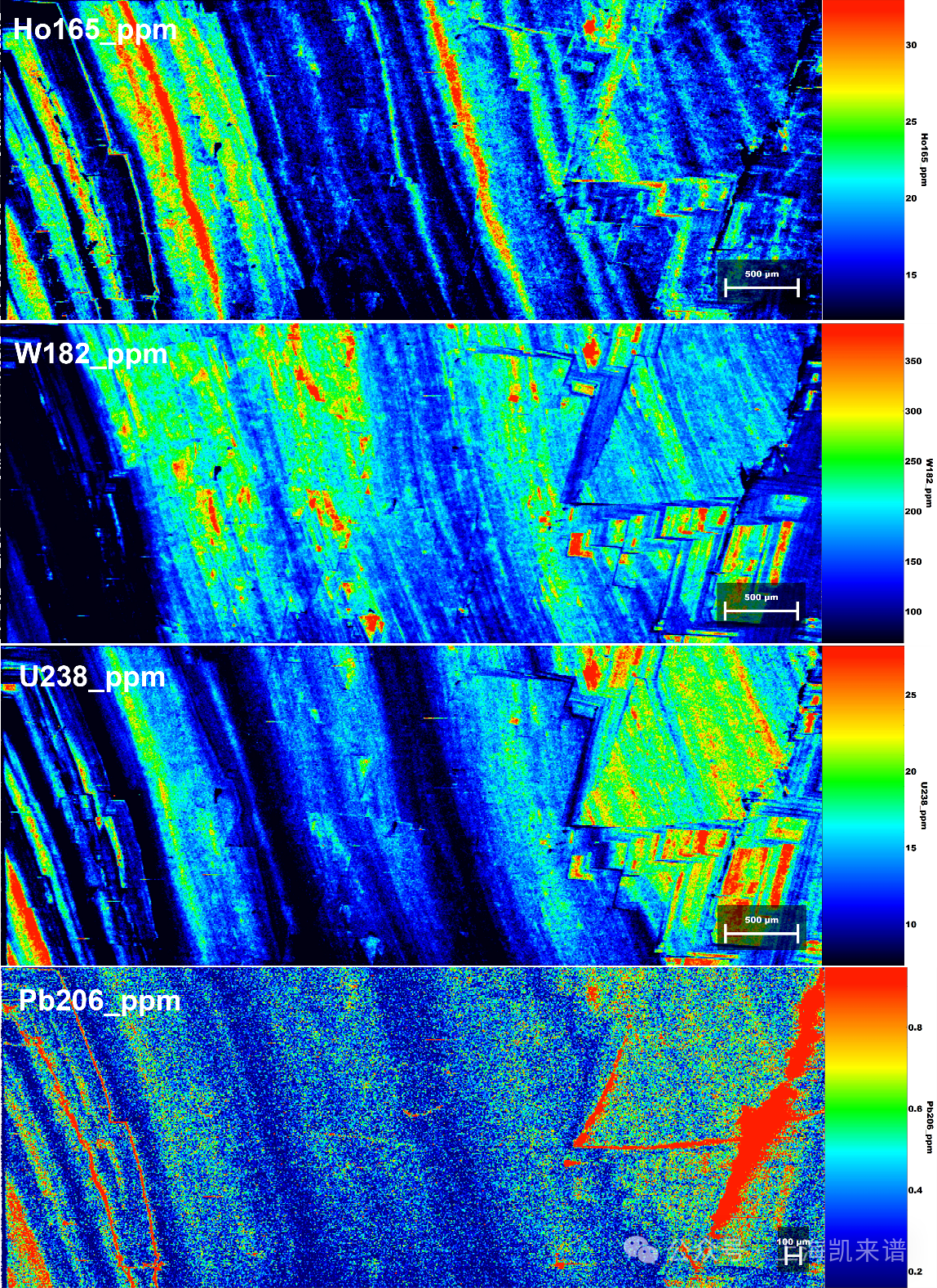

图3 萤石：在8×8 μm空间分辨率下完成5667 μm×2208μm区域的多元素同步成像，揭示了萤石中Ho、W、U、Pb等元素的分布规律，元素富集区与萤石晶体生长环带、裂隙发育及不同期次生长结构具有良好的空间对应关系，为萤石成矿流体演化研究提供了直观的微量元素示踪证据。
（3）锆石——500 nm超高分辨率的环带精细成像

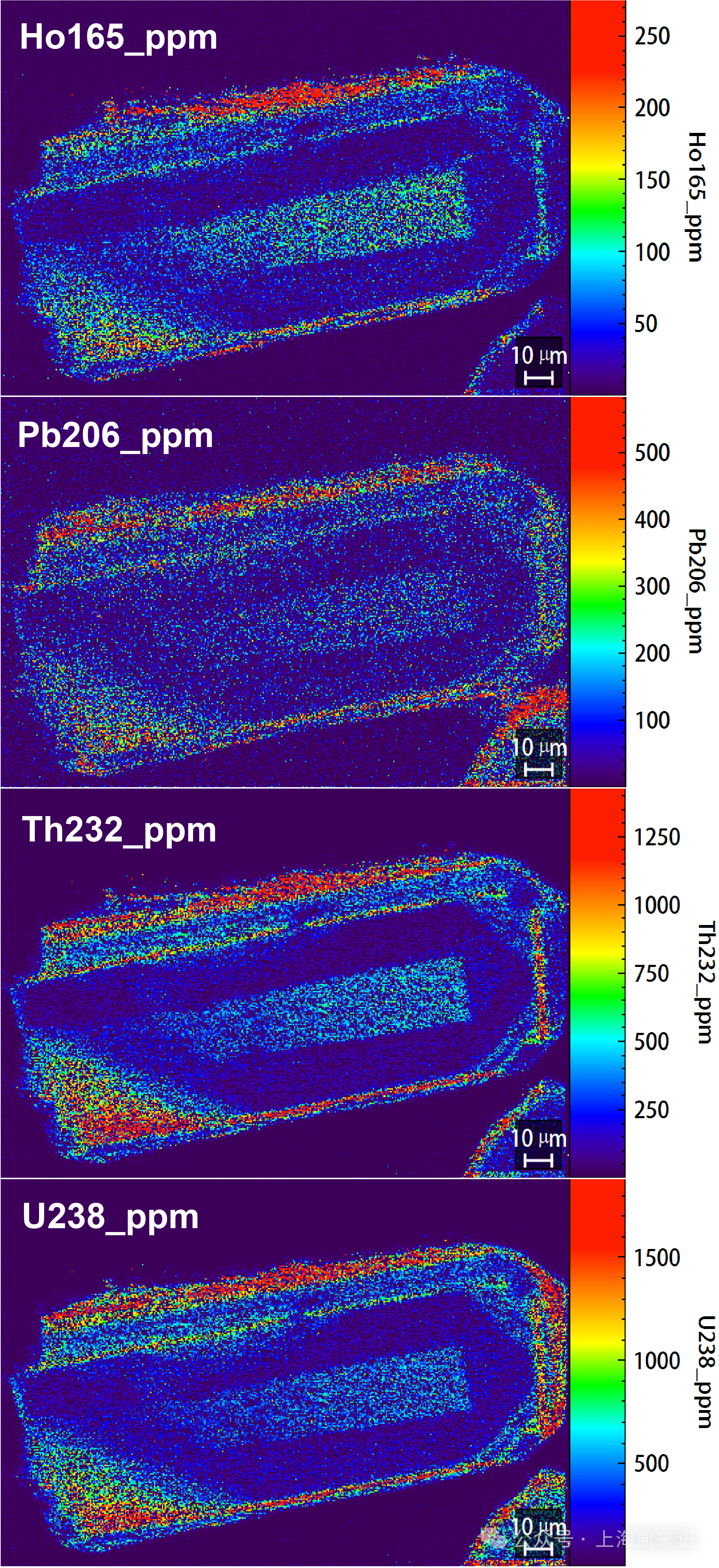

图4 锆石：空间分辨率达500 nm，成像区域212 μm×137 μm，11.6万有效像素点，fsLA-ICP-TOFMS成像清晰展现了Lu、Pb、Th、U等元素在锆石环带中的分布规律。其中Ho等稀土元素在锆石不同生长环带中的富集差异清晰可辨，为锆石成因类型判别及岩浆-热液演化过程研究提供了关键的微量元素空间信息。
（4）钾长石——大面积快速成像，19万像素点仅需35分钟
图5 钾长石：10×10 μm空间分辨率，55 mm×35 mm成像区域，19.3万有效像素点，扫描时间仅35 min，fsLA-ICP-TOFMS成像清晰刻画了Rb、Cs、Ga、Sn等元素在钾长石晶体中的空间分布特征。其中Rb、Cs在钾长石生长环带中的富集差异与晶体生长方向具有明显的对应关系，反映了岩浆结晶分异过程中微量元素的分配行为及体系演化趋势。
