导读:航天器蹊跷的姿态失控
2024年，某商业遥感卫星在轨运行仅3个月后，其中一个推进系统的电磁阀突然卡死，导致遥感卫星持续翻滚，指向漂移，最终报废。事后调查组拆解阀门，发现电磁阀芯上的高纯铜合金触点表面有一层肉眼不可见的暗斑。经痕量元素分析，暗斑处的铋(Bi)含量高达0.8 ppm——而设计指标要求Bi < 0.1 ppm。这不是孤例，从航空发动机单晶叶片中的痕量硫，到半导体靶材中的痕量铀，高纯金属里十万分之一甚至千万分之一级别的杂质，决定着整个系统的寿命与成败。
相较传统仪器，点阵飞秒激光剥蚀电感耦合等离子体质谱联用（fsLA-ICP-MS）精准检测高纯金属内痕量杂质，已然成为新的材料行业刚需。
传统 LA-ICP-MS 高纯金属分析，核心难题
在传统飞秒激光剥蚀的分析中，高纯样品主量（如高纯铜中的Cu含量>99.999%）和痕量杂质元素（如Ag、Fe、Pb等，含量ppm~ppb级）。二者的浓度差异可达6~9个数量级以上。传统LA-ICP-MS面临以下问题利：
1.光斑小，信号弱，检出限不达标
传统飞秒激光剥蚀的光斑一般不超过 150 μm，单次剥蚀气溶胶产出少，痕量元素信号微弱，很难满足 ppb 级超低检出限要求。
2.剥蚀分馏严重，数据失真
传统飞秒激光剥蚀的高斯能量分布造成剥蚀坑不规则，引发严重元素分馏，气溶胶传输不稳定，定量偏差大。
3.质谱干扰叠加，主量信号溢出
传统飞秒激光剥蚀的联用普通单四极杆无法有效消除 ArCl⁺等多原子离子干扰，Si、P、S 背景值偏高；放大光斑提升痕量信号后，Cu、Ni、Fe 等主量元素信号极易超出检测器线性区间，造成数据饱和失效。
除此之外，全行业通用痛点更难规避：缺少基质匹配标准物质。多数实验室只能选用玻璃标样等非匹配基质校准，基体效应放大误差，高纯金属痕量杂质定量结果可信度大打折扣。
点阵飞秒激光剥蚀电感耦合等离子体质谱联用（fsLA-ICP-MS）以点阵飞秒大光斑剥蚀 + 归一化——解决行业难题
点阵飞秒大光斑剥蚀

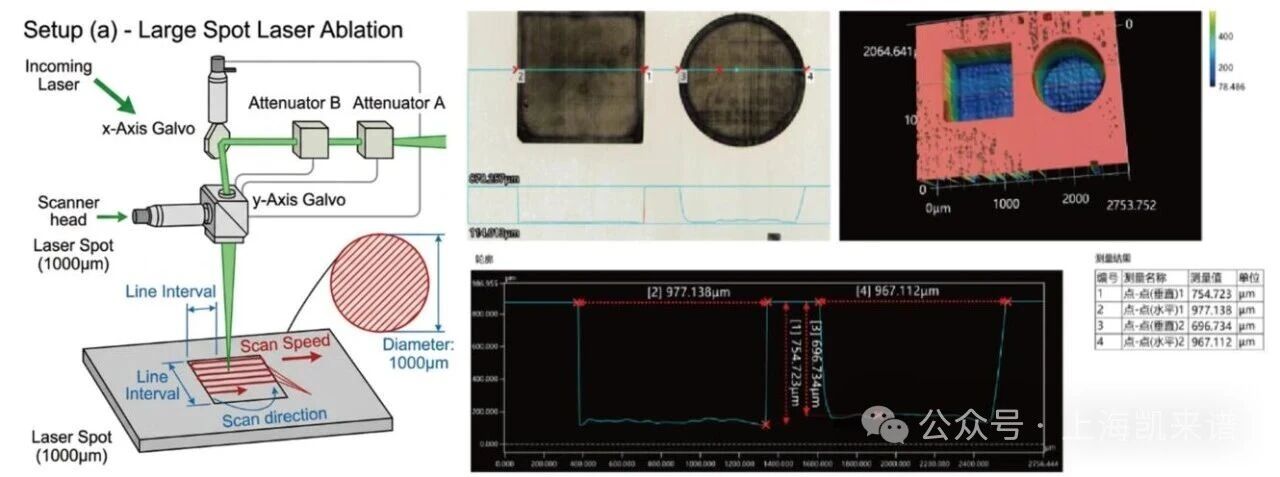

传统飞秒激光剥蚀的采用固定光斑单点剥蚀，而Genesis GEO点阵飞秒激光剥蚀系统（fsLA）利用高速振镜引导高重复频率（~1 MHz）的飞秒微束在样品表面进行快速扫描，可以产生形状灵活、坑底平整、尺寸不受限制的剥蚀区域，一代光斑最大尺寸可达1000μm×1000μm，二代的型号光斑持续优化可以到1.5cm×1.5cm。这相当于将数以万计的微小剥蚀点叠加成一个大面积均匀剥蚀坑，大幅提高了气溶胶产生量，从而显著提升痕量元素的信号强度。

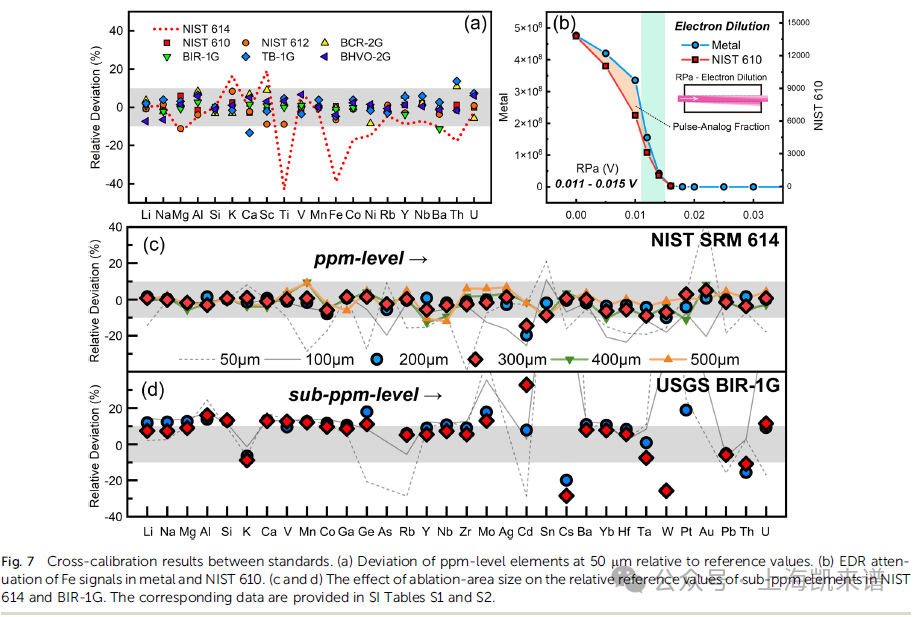

如上图（Bi et al., JAAS 2026）所示，对于NIST 614和BIR-1G这类极低含量（约10 ppb）的标准物质，当剥蚀面积从50 μm增大到300 μm时，多数元素的相对偏差从超过20%缩小到±10%以内。
非基体匹配100%归一化：精准定量
采用NISTSRM系列作为非基体匹配外标标样，在分析时同时检测得到样品和标样中的主元素和痕量杂质元素信号，将所有元素的实测浓度（经过标准曲线校正后）加和，然后对每个元素进行归一化。具体计算公式引用Longerich 等报道的内标元素校准策略计算公式，由于样品元素的含量总和理论上应接近100% ，归一化校正可以有效补偿不同样品基质之间剥蚀效率的差异。

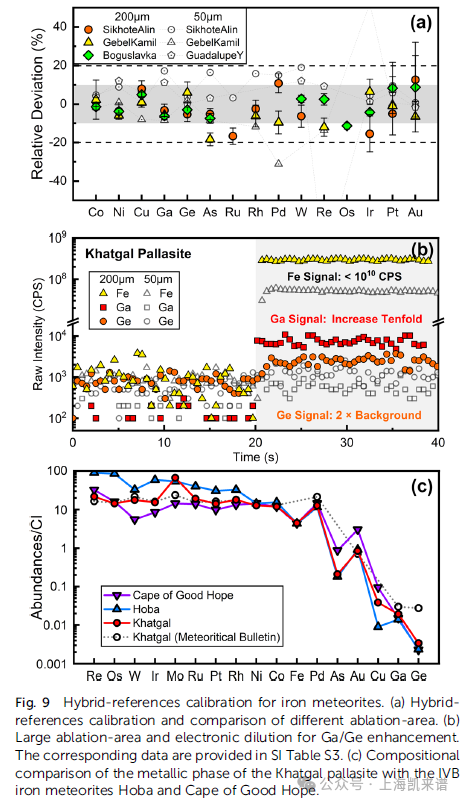

如下图（Bi et al., JAAS 2026）所示，进一步展示了使用混合参考物质校准（铁陨石标样校准主量元素和铂族元素，NIST玻璃校准其他痕量元素）对铁陨石中亲铁元素的测定结果，200 μm大面积剥蚀配合EDR后，误差降至约±10%，并成功检测到Khatgal陨石中极低含量的Ga和Ge（低于0.2 ppm）。

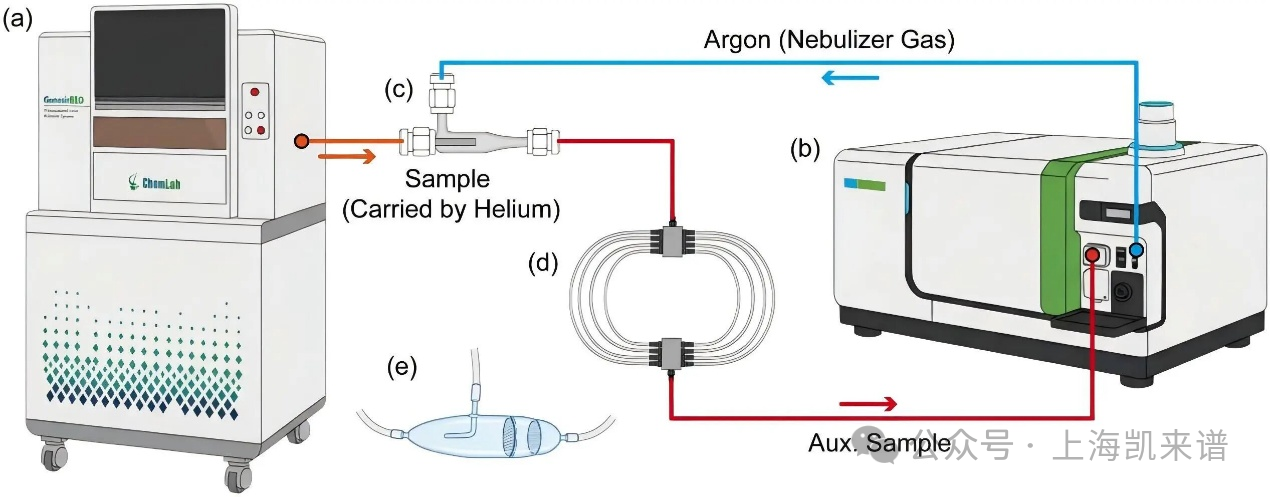

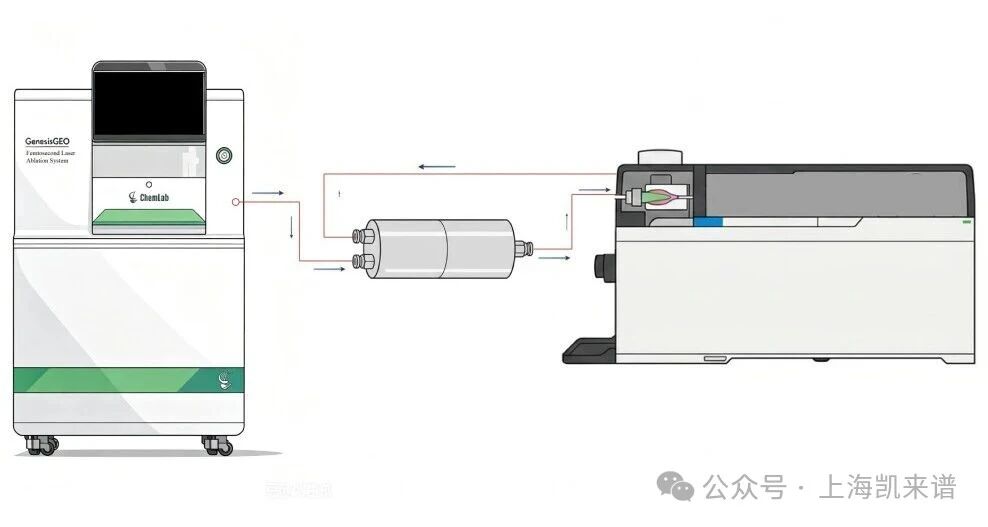

点阵飞秒激光剥蚀系统可联用多种类型ICP-MS，在等离子体条件下具备极高的灵敏度，结合质谱的超快速采集速率和10–11个数量级的动态范围，或可借助动态反应池对特定离子信号进行衰减等质谱技术，可进一步提升主量与痕量元素定量分析的准确性。
实际应用：高纯铜中痕量杂质的测定

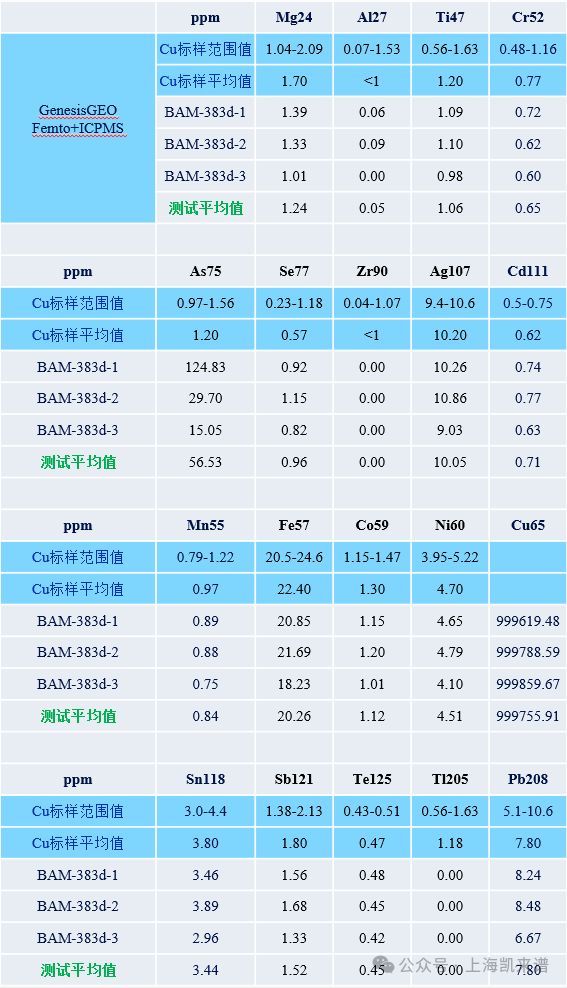

上海凯来谱技术团队依托于上海凯来仪器有限公司全自研生产制造的GenesisGEO点阵飞秒激光剥蚀（fsLA）系统，以NIST 610和NIST 612为外标标样，以高纯铜标样（4N）作为样品，对高纯铜样品中的Mg、Al、Ti、Cr、Mn、Fe、Co、Ni、Zn、As、Se、Zr、Ag、Cd、Sn、Sb、Te、Pb、Bi等19种杂质元素进行定量分析。通过归一化处理，杂质检测结果全部落入铜标样杂质元素含量参考范围内，完全满足高纯金属痕量杂质准确定量的需求。
