研究背景

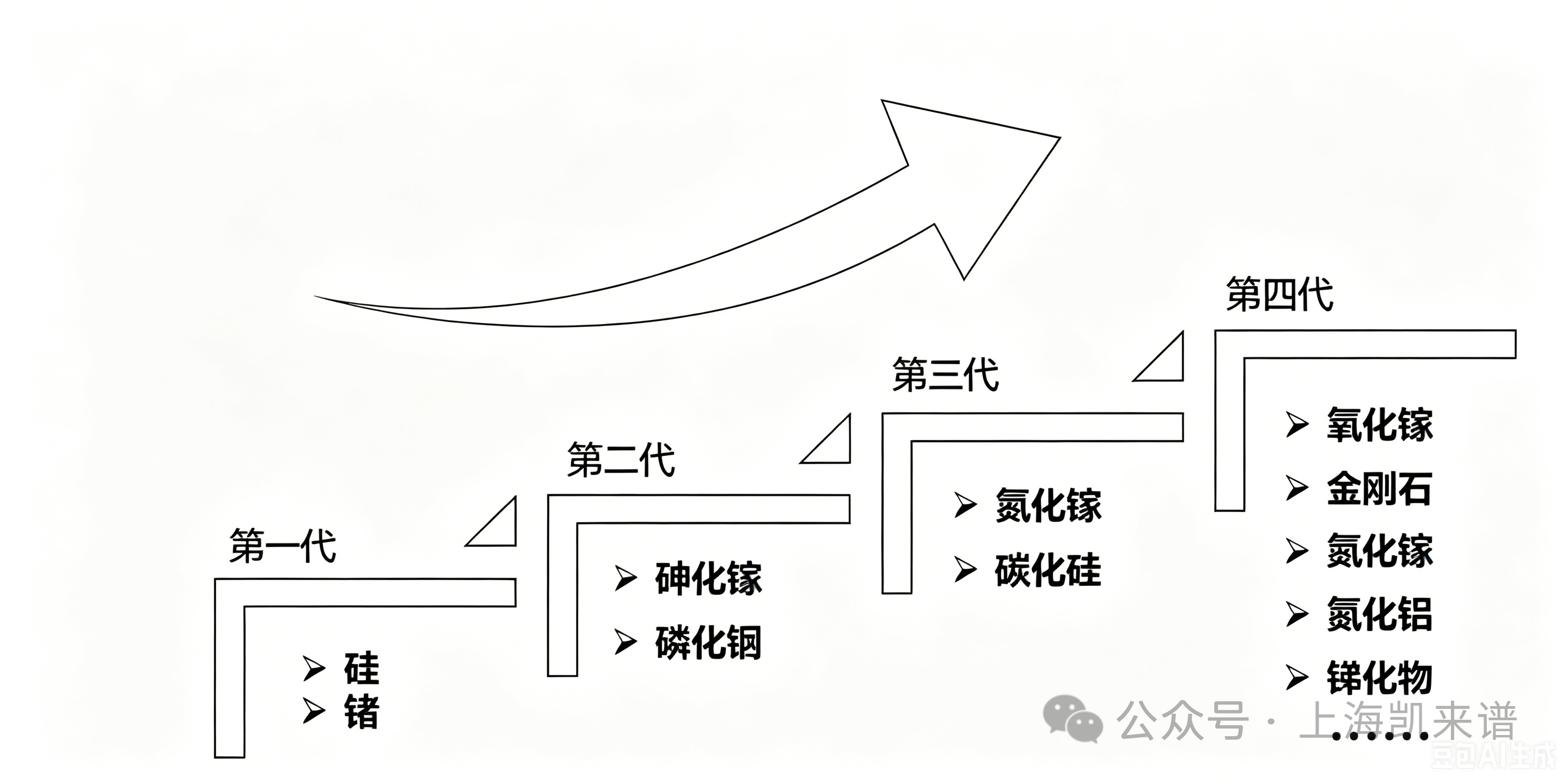

半导体作为数字经济底层核心材料，电导率介于导体与绝缘体之间，电学性能高度依赖温度变化。行业材料体系历经四代迭代：
半导体行业是物理、化学、材料、精密制造、光刻刻蚀、封装测试多学科高度交叉的资本、技术、人才密集型产业，完整产业链分为三大板块：上游半导体原材料、中游光电子器件 / 分立器件 / 传感器 / 集成电路、下游终端电子产品。其中，原材料纯度直接决定芯片性能，先进制程下杂质检测是必备质控环节。
半导体原材料分为制造材料、封装材料两大类，其中的微量杂质会造成芯片漏电、击穿、批量报废，行业杂质管控标准极为严苛：固体半导体材料内部杂质需严格控制在 10¹³ atoms・cm⁻³ 以下；依据国际 SEMI 行业标准，3nm、5nm 先进逻辑制程配套电子化学品必须满足 D/E 超高纯度等级；高纯硅基底纯度要求达到 9–11N，杂质含量控制在十亿分之一级别，高端电子试剂单项杂质限值低于 0.01 ppb；晶圆表面金属杂质管控限值低至 10⁹原子 /cm²。因此对于杂质元素的检测尤为重要。
固体半导体材料（晶圆、靶材、薄膜、外延片、衬底、晶体等）行业内传统的方法需要用高纯酸（HF、HNO3、H2O2等）微波/电热消解成溶液，然后进ICP-MS检测。其优势在于定量精度最高、标样体系完善，检出限稳定、线性范围宽等特点。但前处理极易引入外援污染，无法区分表面沾污与体相本征杂质，难溶半导体材料消解受限等。而固体原样直接分析技术的出现很好的解决以上的缺点。
目前主流固体直测设备包含 GD-MS 辉光放电质谱、SIMS 二次离子质谱、TXRF 全反射 X 射线荧光，但单一设备均存在明显应用短板，无法覆盖半导体全品类、全场景检测需求，下面为大家逐一拆解各设备原理、优劣势。
行业全景：主流固体直测技术对比，各有短板难以实现一体化检测
01 GD-MS 辉光放电质谱（直流 / 射频 RF-GD-MS）
核心优势：
- 固体直接进样，无消解污染；
- 全元素检测灵敏度均衡，可同步检测金属杂质与 C/O/N/H 间隙轻元素；
- 单次测试可同时输出基体主成分含量与 ppb 级痕量杂质数据。
主要短板：
- 无微观区域分辨能力，仅能获取大面积平均体相杂质数据，无法定位局部点状污染；
- 深度分辨能力远弱于 SIMS、激光剥蚀设备，不适合薄膜、外延层纵向掺杂分布分析；
- 粉末样品检测前需要压片处理，细小颗粒测试稳定性大幅下降；
- 直流型设备无法直接分析绝缘样品，适用材质范围受限。
02 SIMS 二次离子质谱（动态 D-SIMS / TOF-SIMS 静态）
核心优势：
- 纳米级深度分辨率（1–5 nm），精准刻画外延层、栅介质、薄膜界面杂质扩散；
- 轻元素 B、P、As、Li、H 检出限极低，适配半导体掺杂元素痕量分布；
- 束斑微米级，可定点剖析芯片局部器件剖面。
主要短板：
- 定量分析高度依赖专用半导体标准参考片，市面适配标样稀缺，定量难度大；
- 分析速度缓慢，大批量原材料筛查效率极低，不适合产线常态化质控；
- 绝缘样品检测前必须喷涂导电膜，镀膜过程易引入外源杂质，干扰检测结果。
03 TXRF 全反射 X 射线荧光能谱
核心优势：
- 完全无损检测，无严苛真空环境要求，适配产线晶圆快速在线检测；
- 单块样品检测仅需分钟级，量产车间常态化监控首选；
- 操作简单，无溅射耗材消耗，设备长期维护成本低廉。
主要短板：
- 仅能检测样品表面 5–10 nm 薄层物质，完全无法表征材料本体体相杂质；
- 无法检测 B、Li、C、N、O 等轻元素，仅可分析过渡金属表面沾污；
- 检出限远低于各类质谱设备，亚 ppb 级超痕量杂质完全无法检出。
04 飞秒激光剥蚀质谱-电感耦合等离子体质谱（fsLA-ICP-MS）/（fsLA-ICP-TOFMS）
技术优势

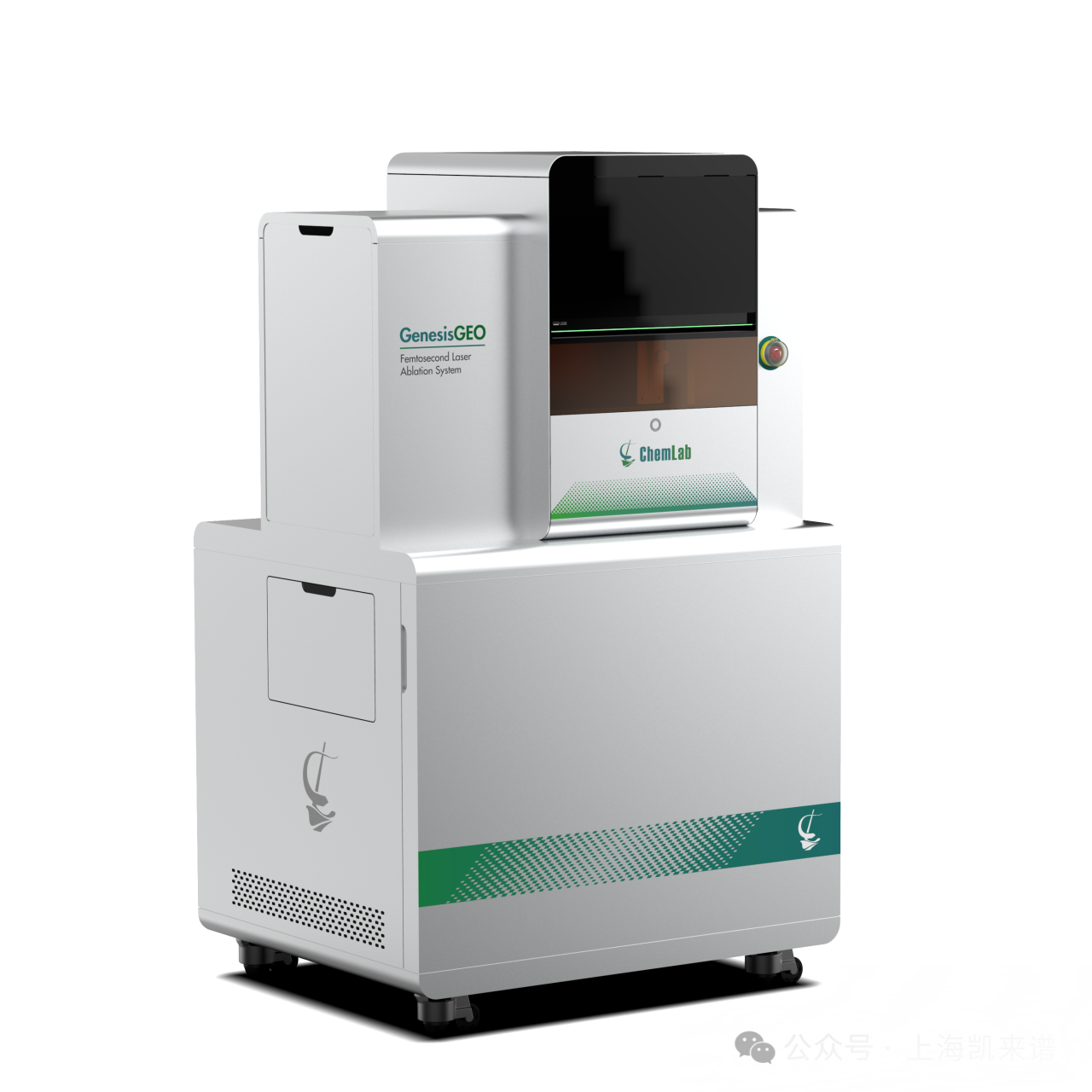

fsLA-ICP-MS 搭载上海凯来全自研生产制造的 GenesisGEO 点阵飞秒激光搭配电感耦合等离子体质谱，可解决传统设备场景割裂、材质受限、定量不准等痛点，覆盖半导体全材料、全产业链检测，适配先进制程与第三代半导体，下面是其核心优势的解读：

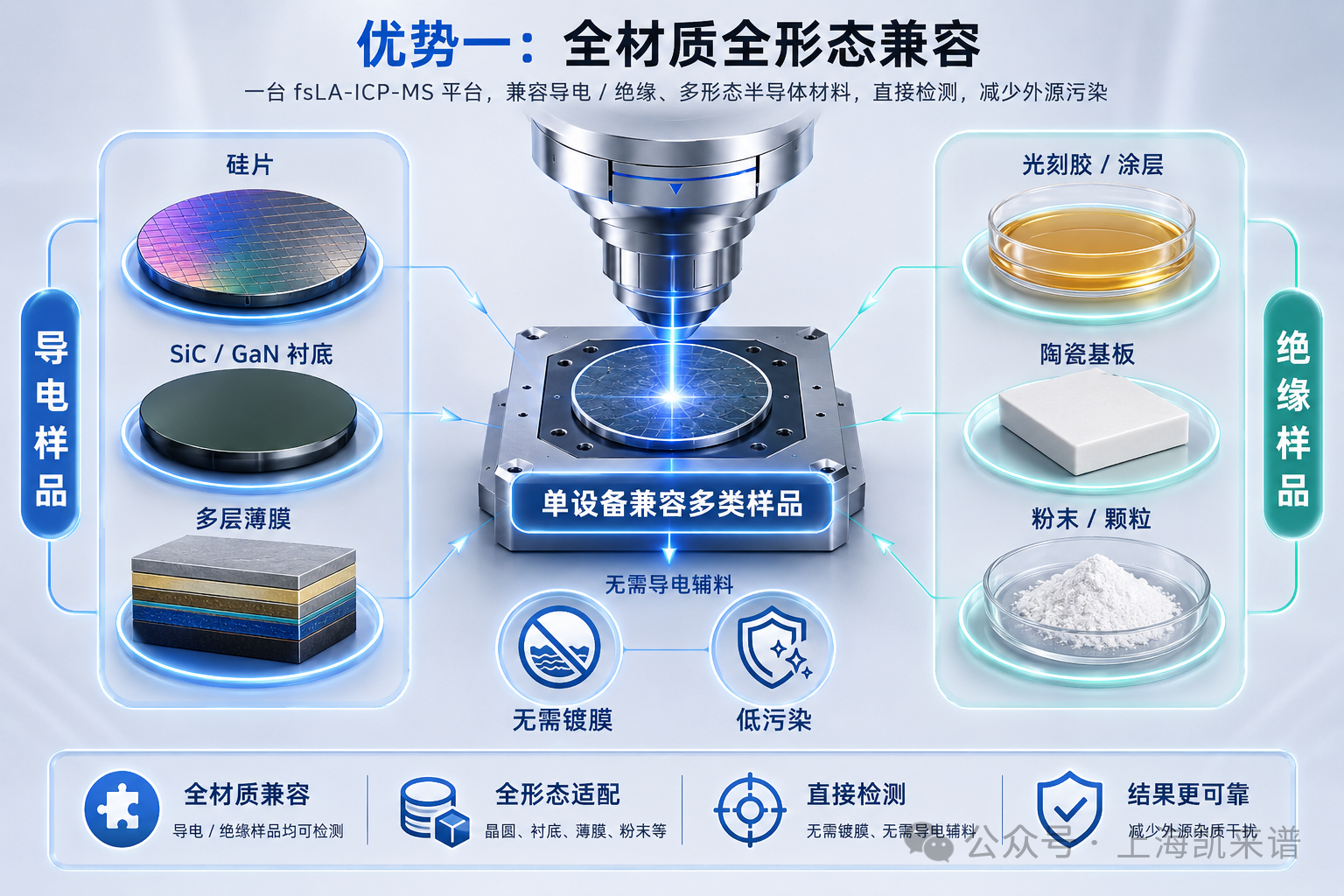

优势一：全材质全形态兼容，彻底打破样品导电性限制
GD-MS 仅测导电样品，SIMS 测绝缘样品需镀膜易产生污染；
fsLA-ICP-MS 无需导电辅料与涂层，硅片、SiC/GaN 衬底、光刻胶、陶瓷、粉末、薄膜等各类导电 / 绝缘半导体材料均可直接检测，杜绝外源杂质干扰，适配第三代半导体与先进封装材料质控。

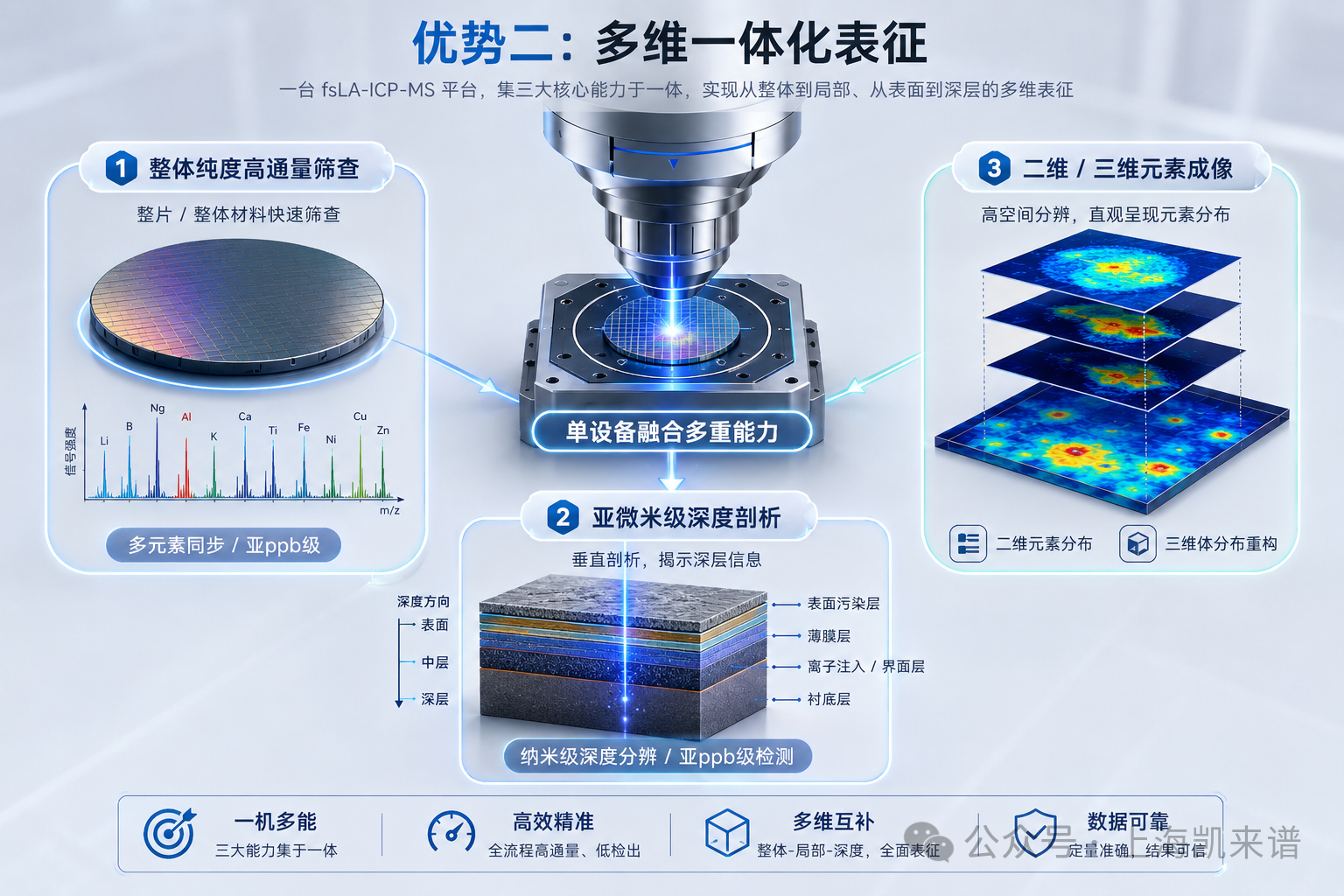

优势二：多维一体化表征，单设备融合筛查、深度剖析、三维成像多重能力
fsLA-ICP-MS 整合多款大型分析仪器核心功能，单台设备实现多维度表征，彻底解决传统方案多设备联用行业痛点：
1.整体纯度高通量筛查：搭配 ICP-MS 多元素同步分析优势，亚 ppb 级超低检出限，可替代 GD-MS 快速完成各类原材料纯度检测；
2.亚微米级微区纵向深度剖析：依托飞秒激光精准可控剥蚀能力，具备优异亚微米级空间分辨率与纵向分层分析能力，精准表征晶圆表面微量金属沾污、多层薄膜结构、离子注入层、芯片器件界面元素扩散行为，分析性能对标 SIMS 技术体系；精准控制激光单次剥蚀厚度，对同一片 SiC 晶圆分上、中、下三层逐层测试（图 1）；

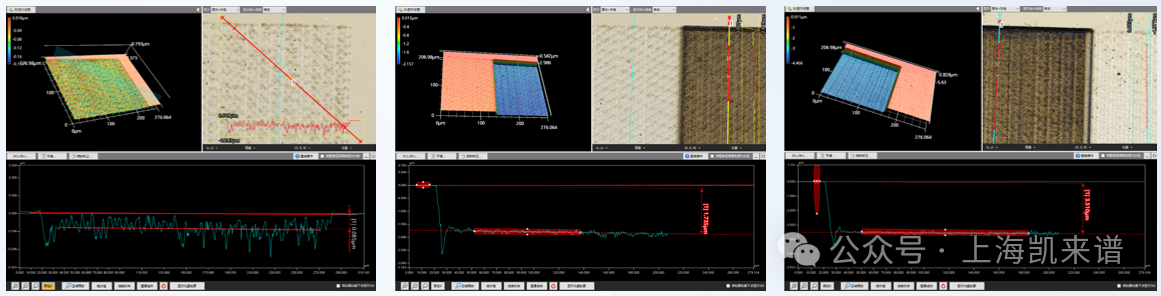

图 1 fsLA-ICP-MS 精准控制SiC三层不同深度剥蚀
3.原位二维 / 三维元素成像：直观可视化杂质富集区域分布，为半导体器件失效机理溯源、芯片制程工艺迭代优化提供可视化数据支撑，整体分析效率远高于 SIMS 设备。
飞秒激光冷剥蚀热影响极低，元素传输均匀，有效抑制分馏。搭配 300~500μm 可调大光斑提升进样量，可达亚 ppb 检出限；辅以基体匹配、标准加入校正，无需专用标样也能精准定量，攻克 GD-MS、SIMS 对标样高度依赖的短板。
实测应用案例
SiC 晶圆制备易混入碱金属、碱土、过渡、难熔金属杂质，3C/4H/6H-SiC 晶格捕获杂质能力差异明显：K、Ca 引发栅氧缺陷；Ti/V/Mn/Fe/Cu 生成深能级中心，劣化耐压；炉体析出 Ta、W 危害最大，六方 SiC 中 W 易与碳空位形成络合物，高温反应相向内扩散，可在禁带产生 8 种电活性能级，大幅降低器件高温可靠性。
为定量解析 SiC 中各类有害杂质含量，采用 GenesisGEO 点阵飞秒 fsLA‑ICP‑MS 完成三组平行同步多元素检测，覆盖掺杂组分、工艺沾污、腔体痕量金属全部管控指标，实测数值、平均值与方法检出限汇总如下表1。

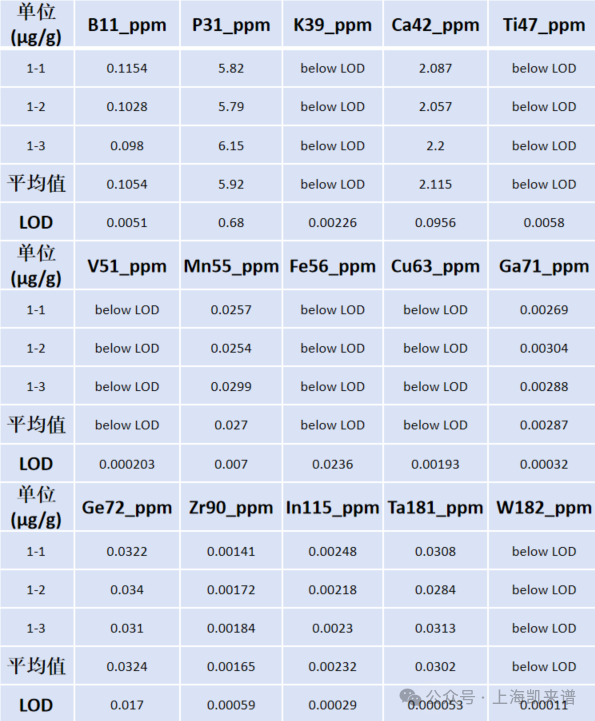

表 1 fsLA-ICP-MS 精准测定SiC表面杂质含量
行业总结与未来展望
