石英、玛瑙、蛋白石作为广泛出露于岩浆岩、沉积岩、变质岩及表生体系的硅质矿物，完整记录成岩成矿流体演化、古环境变迁全过程。但硅质矿物主量元素单一、微量元素低至 ng/g 级、无传统定年副矿物，全岩消解、EPMA、TIMS 等传统分析手段存在尺度错配，难以提取微观尺度地质信息。
上海凯来谱依托GenesisGEO fsLA-ICP-MS（上海凯来仪器有限公司全自研生产制造的GenesisGEO点阵飞秒激光剥蚀系统与质谱联用），以河南信阳玛瑙实测案例，完整展示fsLA-ICP-MS 如何从空间、物质、时间 三个维度重建多期次低温热液演化序列。
硅质矿物激光分析的共性与个性挑战
石英、玛瑙与蛋白石虽同属二氧化硅（SiO₂）体系，但结晶状态与物理性质存在显著差异。三者之间的结构差异，使硅质矿物原位激光微区分析面临共性瓶颈与个性难题的双重制约。共性层面，SiO₂对紫外激光吸收率低、微量元素丰度极低（ng/g级）、缺乏基体匹配标物，导致剥蚀效率与定量校准难以兼顾；不同矿物自身结构带来的局限（如非晶质的蛋白石受热极易碎裂、结构水散失引发元素迁移，结晶质石英易出现能量局部富集造成剥蚀不均，具微细环带、流体包裹体的玛瑙则会因空间分辨率受限难以实现微尺度精细原位表征等），会进一步严重制约最终数据精度。
上海凯来谱分析硅质矿物突破性技术优势：
为克服硅质矿物天然的分析短板，上海凯来谱技术团队依托上海凯来仪器有限公司自研生产的Genesis GEO点阵飞秒激光剥蚀系统（fsLA），联合电感耦合等离子体质谱仪（ICP-MS），凭借低热效应、低元素分馏、超高空间分辨率、无需复杂前处理等优势，为石英、玛瑙、蛋白石等硅质矿物在元素成像、微量元素定量及原位定年均构建了定制化解决方案。
测试实例
本次采用 GenesisGEO飞秒激光fsLA-ICP-TOFMS 联用技术，对河南信阳玛瑙（图1）开展高分辨元素成像、原位微量元素定量与硅质矿物 U-Pb 原位定年三维联合解析，突破传统测试手段对硅质矿物的分析局限，完整重建了硅质矿物成矿流体演化序列。

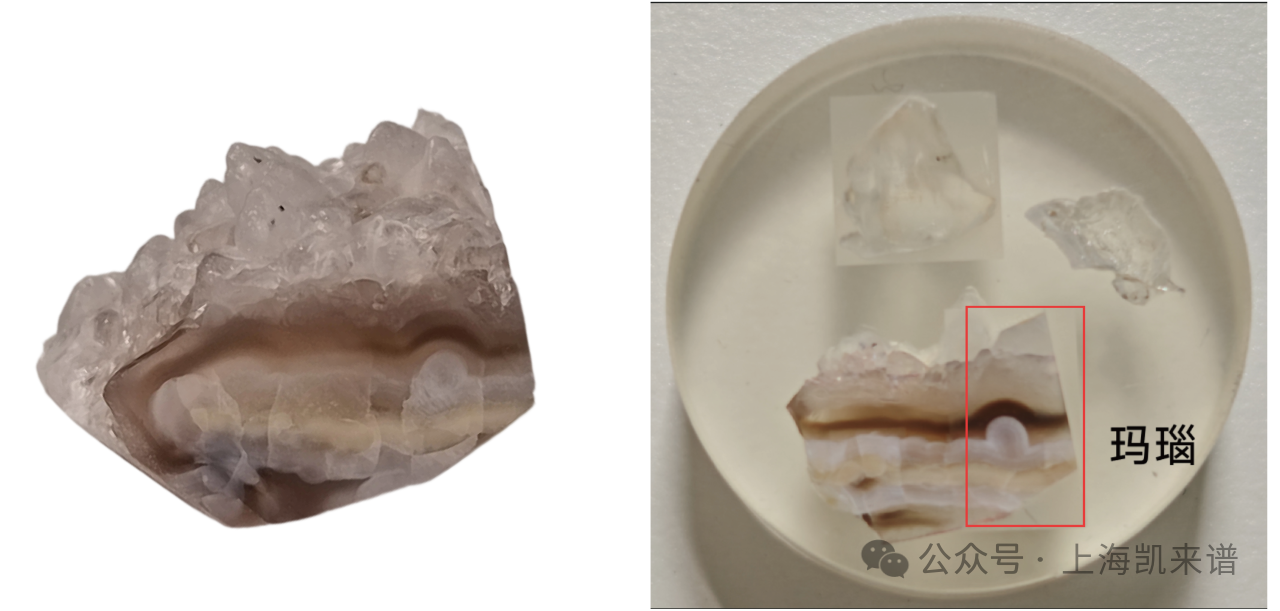

图1 河南信阳玛瑙手标本（左）及树脂靶（右），红色框为元素成像区域
1.元素成像：揭示硅质矿物的空间化学指纹
硅质矿物的元素分布特征记录了生长过程中的物理化学条件变化。采用GenesisGEO fsLA-ICP-TOFMS联用技术，可实现硅质矿物表面及剖面的高空间分辨率元素成像。

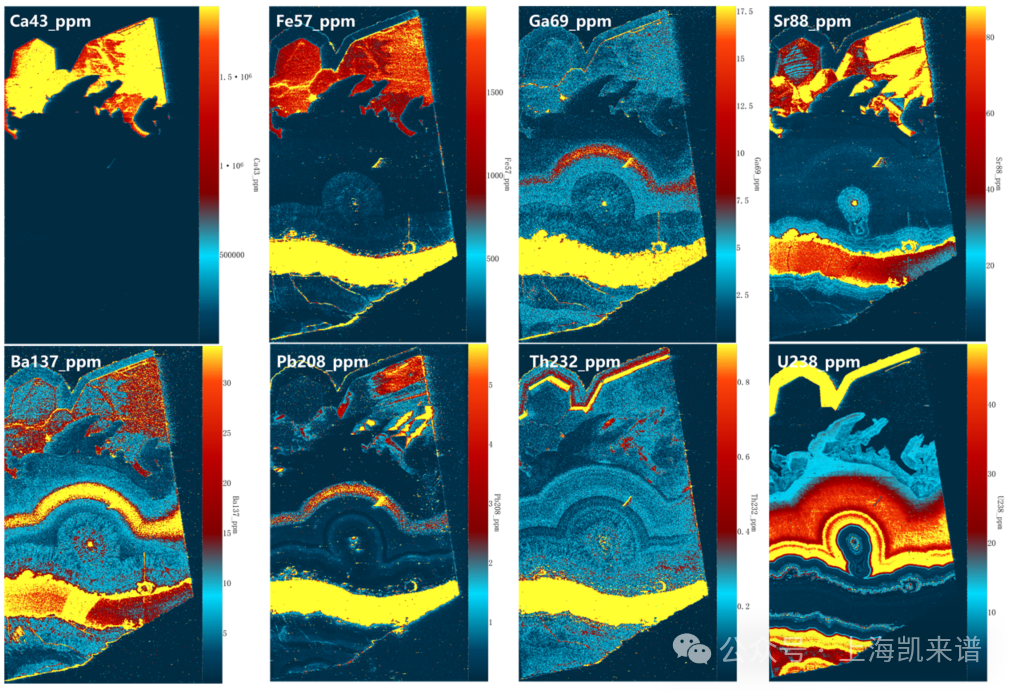

图2. 河南信阳玛瑙 fsLA-ICP- TOFMS 元素面扫描分布图（空间分辨率：15μm×15μm，面扫区域：5505μm×9375μm，扫描时间：33min，像素：34.8万）
fsLA-ICP-TOFMS 元素面扫描（图2）清晰展示了河南信阳玛瑙圈层生长的地球化学规律：Fe、Sr、Ba、Ga 呈同心韵律环带分布，U、Th、Pb 空间分异显著，Ca 局部富集以方解石赋存，矿物生长期次大体可分为七个区域（图4）。指示早期多期富硅热液间歇性运移沉淀形成玛瑙主体，流体物化条件周期性波动形成元素韵律环带；中期钙离子过饱和结晶为方解石充填硅质圈层；晚期硅质热液再次叠加形成后生硅质生长圈层。该元素空间分布完整记录了该玛瑙热液脉动成矿、多期次叠加生长的演化过程。
2.微量元素含量测定：从主量到痕量元素的全面覆盖
硅质矿物中部分微量元素含量可低至ng/g级别，对分析灵敏度提出极高要求。上海凯来谱实验室结合飞秒激光的高效传输效率，显著提升硅质矿物微量元素的检出能力。

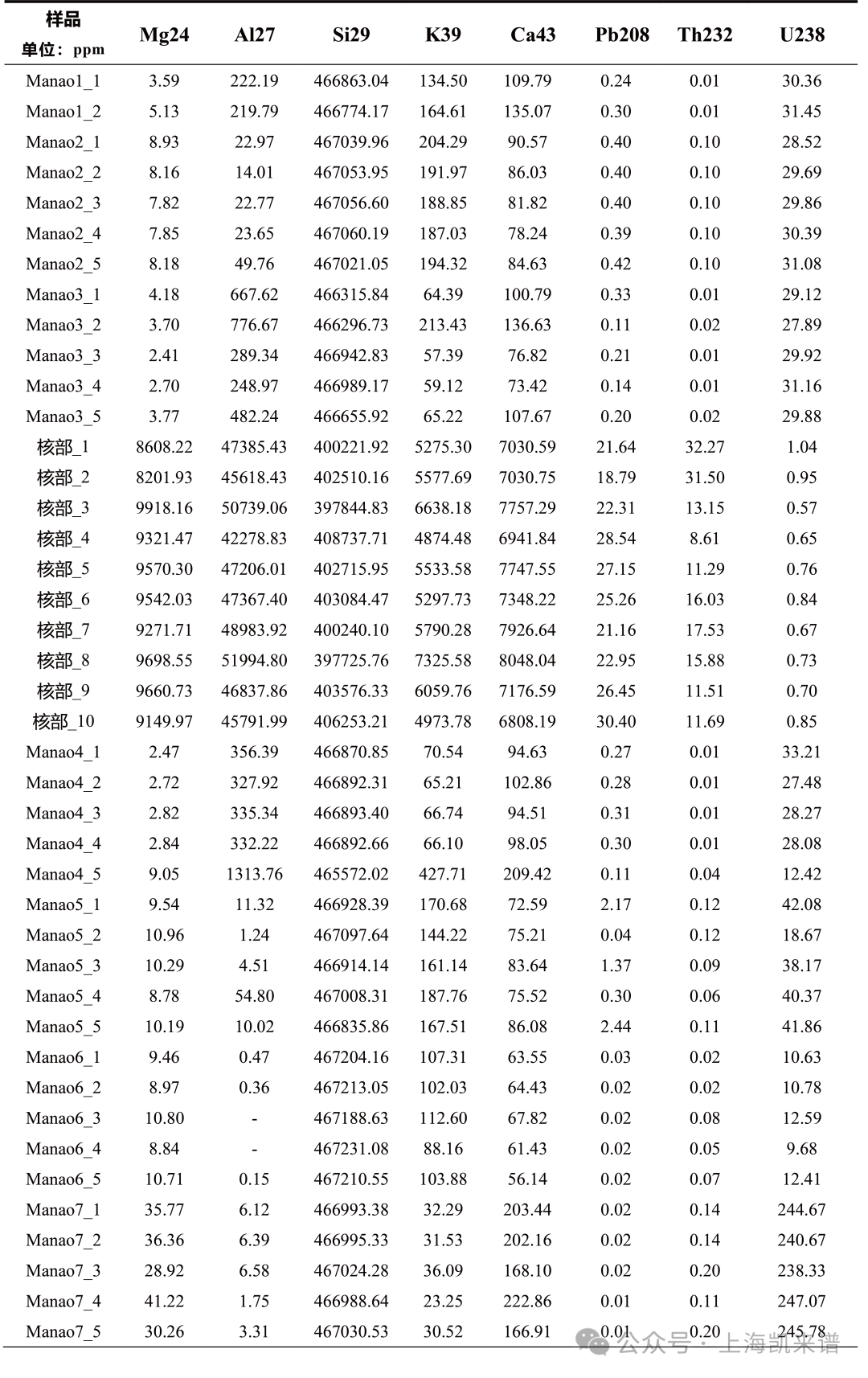

表1 河南信阳玛瑙微量元素组成
原位微量元素定量数据（表 1）进一步佐证空间分异规律：河南信阳玛瑙不同圈层样品的 Si 元素含量整体处于极高水平，稳定在 466315.84~467213.05 ppm，表明玛瑙主体由隐晶质二氧化硅组成。Mg、Al、K 元素在各生长圈层中含量波动明显，反映多期热液活动过程中水岩作用强度、流体盐度周期性变化，促使元素发生规律性沉淀并形成同心韵律环带。Ca 元素仅在玛瑙核部大幅富集，最高可达 8048.04 ppm，而硅质圈层内 Ca 元素整体偏低，说明热液演化中期仅局部流体达到 Ca 过饱和，以方解石形式充填于硅质圈层中。放射性元素空间分异特征显著，外部硅质圈层 Th、Pb 含量极低，U 元素含量变化范围较大；核部样品显著富集 Pb、Th，U 元素则呈明显亏损特征，主要受流体运移通道与氧化还原条件差异控制。玛瑙核部U仅 0.5~1.0 ppm，Pb高达30ppm左右，指示无有效 U-Pb 定年物质基础；中外部原生环带元素U 稳定维持 10~42 ppm，Pb含量较低，具备 U-Pb 原位定年条件。
3.原位定年：解锁硅质矿物的时间信息
硅质矿物的定年一直是地质年代学中的难点。fsLA-ICP-MS技术的突破，使得从极低U含量的硅质矿物中获取高精度²⁰⁶Pb/²³⁸U年龄成为可能，为无锆石地层的年代学约束提供了可靠的技术路径。针对石英U-Pb定年中普通Pb含量高、放射性Pb积累少的难题，凯来谱团队开发了专门的数据处理流程，结合飞秒激光对石英的高效剥蚀，有效提高了定年成功率。

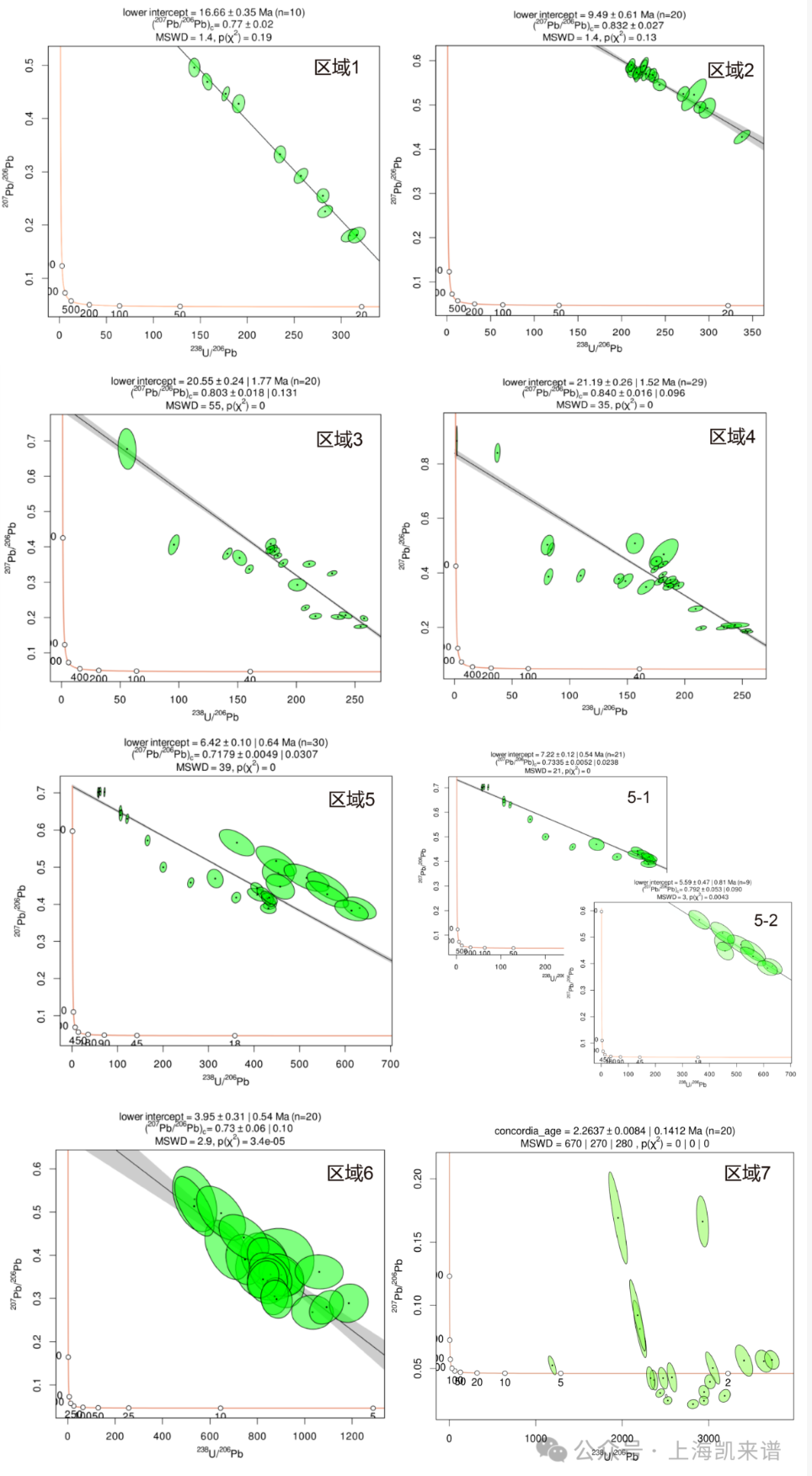

图3.河南信阳玛瑙Tera-Wasserburg等时线图
本次玛瑙定年分析以NIST614、YAB作为标准物质完成校正，区域1-6获得下交点等时线年龄依次为 16.66±0.35 Ma、9.49±0.61 Ma、20.55±1.77 Ma、21.19±1.52 Ma、6.42±0.10 Ma、3.95±0.54 Ma。玛瑙下部环带年龄显示区域1（16.66 Ma）老于区域 2（9.49 Ma）但新于区域3（20.55 Ma），偏离常规由内向外的单向生长模式，指示该玛瑙经历多期脉动热液穿插充填（图4）。区域1、2的测试数据 MSWD处于合理范围，年龄结果可信度较高；区域 3、4、5 较高的 MSWD 反映同期热液流体存在脉动扰动、初始普通铅比值不均一。区域7采用协和年龄，为 2.26±0.008 Ma。区域 7 超高 MSWD 则归因于浅表流体理化条件空间不均一，各组年龄仍可有效记录不同阶段的流体活动时限。

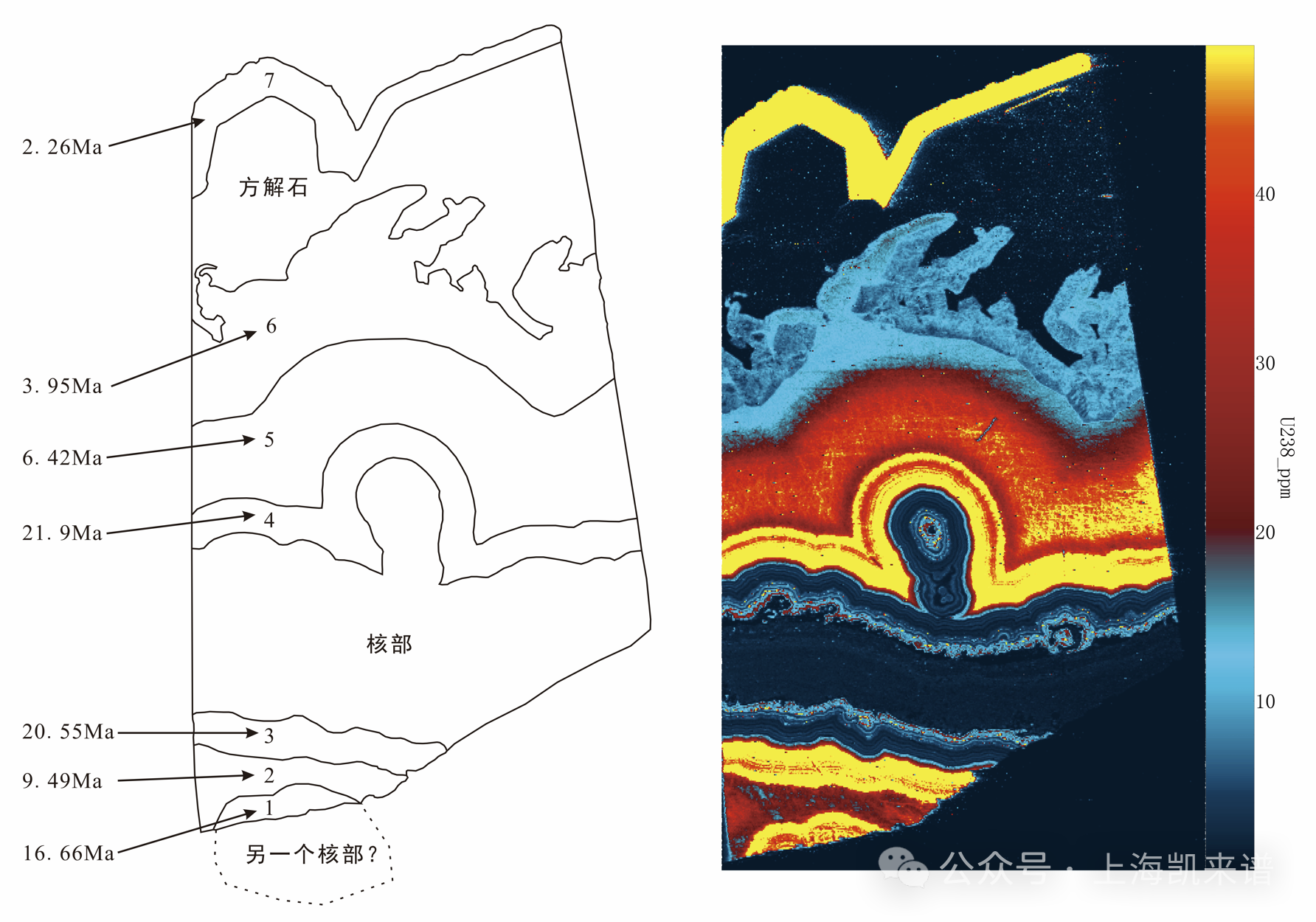

图4.玛瑙7个环带与微区原位定年对应关系图
原位 U-Pb 年代学将该玛瑙流体活动时限约束在 21.19～2.26 Ma，年龄自结核内环带向外环、后生生长圈层持续变年轻，核部因U含量过低无法未获得有效定年数据。该定年结果与元素地球化学特征完美耦合：21.19～3.95 Ma 为早-中期深部低温硅质热液多期脉动生长阶段，逐步形成玛瑙同心环带，流体条件适宜 U 活化迁移，可获得可靠协和年龄；2.26 Ma为末次富硅热液再次侵入、叠加沉淀形成后生生长圈层的脉动成矿事件，是玛瑙矿体最终定型的时代记录。
结论
GenesisGEO fsLA-ICP-MS/TOFMS 提供的年代学与地球化学数据共同表明，河南信阳玛瑙经历了近 20 Ma 多期次深部低温热液脉动生长，21.19–3.95 Ma 处于早—中期深部低温硅质热液呈脉动式活动阶段，逐步形成玛瑙同心环带，流体的盐度、氧化还原状态与水岩作用强度的周期性震荡；至 2.26 Ma末次富硅热液再次侵入、叠加沉淀形成后生生长圈层。三类测试结果相互耦合，完整重建了该玛瑙热液演化与多期叠加生长的完整时空演化过程，凸显飞秒激光原位微区技术在硅质矿物研究中的突出应用价值。
注意事项
1.结合现有测试数据来看，石英样品类型以硅质岩、蛋白石的定年成功率较高，选取这些样品类型较优
2.做样可选用＞100μm超大光斑，提高低U含量样品灵敏度
3.定年测试前，可做一个元素mapping图，挑选高U低普通Pb的地方进行定年测试
